圓偏振熱活化延遲熒光（CP-TADF）材料由于其不含貴金屬、100%內量子效率等優點，近年來受到人們的廣泛關注。目前，CP-TADF分子主要采用兩種分子設計策略：一是目前普遍采用的“手性微擾”策略，即將手性源通過化學鍵連接在非手性TADF分子結構上，實現圓偏振發光（CPL）。“手性微擾”的CP-TADF分子，由于手性源一般離發光基團較遠，導致相應材料的發光不對稱因子（g）普遍較小，且由于其扭轉給體-受體結構和手性源的結構弛豫，導致發光光譜一般較寬。另外一種可稱為“固有手性”策略，即通過抑制兩個非手性的生色團在三維空間上的旋轉來構筑手性發光體骨架。“固有手性”的CP-TADF分子需要利用手性高效液相色譜法進行手性對映異構體的拆分，不可避免地導致了制備成本的增加。

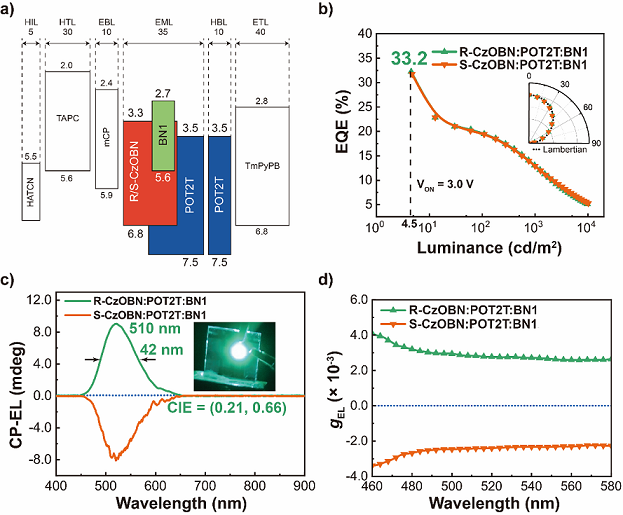

針對上述問題，深圳大學楊楚羅教授課題組提出了一種簡單有效的策略，將手性給體和非手性受體分子進行搭配構筑手性激基復合物作為主體，非手性多重共振-熱活化延遲熒光（MR-TADF）材料作為客體，實現了窄帶發射的高效率圓偏振電致發光，其電致發光的半峰寬（FWHM）為42 nm, 最大外量子效率EQE可達33.2%，電致發光不對稱因子（gEL）為2.8 × 10-3（圖1），是目前報道的窄光譜圓偏振OLED器件的最高效率。該工作通過手性激基復合物主體誘導非手性的客體產生了圓偏振電致發光，為實現高效率和高不對稱因子的圓偏振電致發光提供了一種簡單通用的策略，預期將對CP-OLED器件的發展起到很好的推動作用。

相關成果Research Article的形式發表在Advanced Materials（影響因子30.849，中科院JCR一區，材料領域的TOP期刊）上，全文鏈接見：https://onlinelibrary.wiley.com/doi/10.1002/ adma.202109147。

近兩年， 楊楚羅教授團隊在圓偏振發光材料及其圓偏振OLED研究領域取得了一系列重要進展。發展了一個新型的剛性結構的手性給體，選擇不同的電子受體進行搭配，可實現從藍光到橙紅光的CP-TADF的圓偏振電致發光，相應的器件取得了23.7%的最大外量子效率和2.4 × 10-3的電致發光不對稱因子 （Mater. Horiz., 2021, 8, 547-555）；基于三配位氮雜環銥配合物的固有手性與輔助配體手性的結合，獲得了一對綠光銥配合物對映異構體，使用半透明的銀作為陰極，所制備的半透明CP-OLEDs的電致發光不對稱因子達到7.7 × 10-3，相應的器件外量子效率為18.8%，為目前所報道的半透明OLEDs的最高效率（Adv. Funct. Mater., 2021, 31, 2102898）。

以上研究得到了國家自然科學基金委員會、深圳市科技創新委員會、深圳大學的大力支持。

（材料學院）
